Die Kurzhubtaster von RAFI unterscheiden sich in ihrer Größe und Betätigungskraft. Dadurch sind sie so variabel und individuell einsetzbar, wie Sie es für Ihre Applikation benötigen. Ob in der Automotive-Branche oder in Ihrem Bediensystem: die RAFI Kurzhubtaster zeichnen sich durch ihre prägnante Haptik und Taktilität aus.
Micon 5 S | Vielseitig
Dank der erhöhten IP-Schutzart 54/X7 können die MICON 5 S–(sealed) Kurzhubtaster auf Leiterplatten eingesetzt werden, die mittels Verguss, Lackierung oder Nanobeschichtung robust gegenüber Umwelteinflüssen gemacht werden. In Kombination mit dem umfangreichen Zubehörprogramm wird der MICON 5 S zur Universallösung für fast alle Anwendungen. Dabei stehen verschiedene Längen, Bauformen und Beleuchtungsmöglichkeiten zur Auswahl.

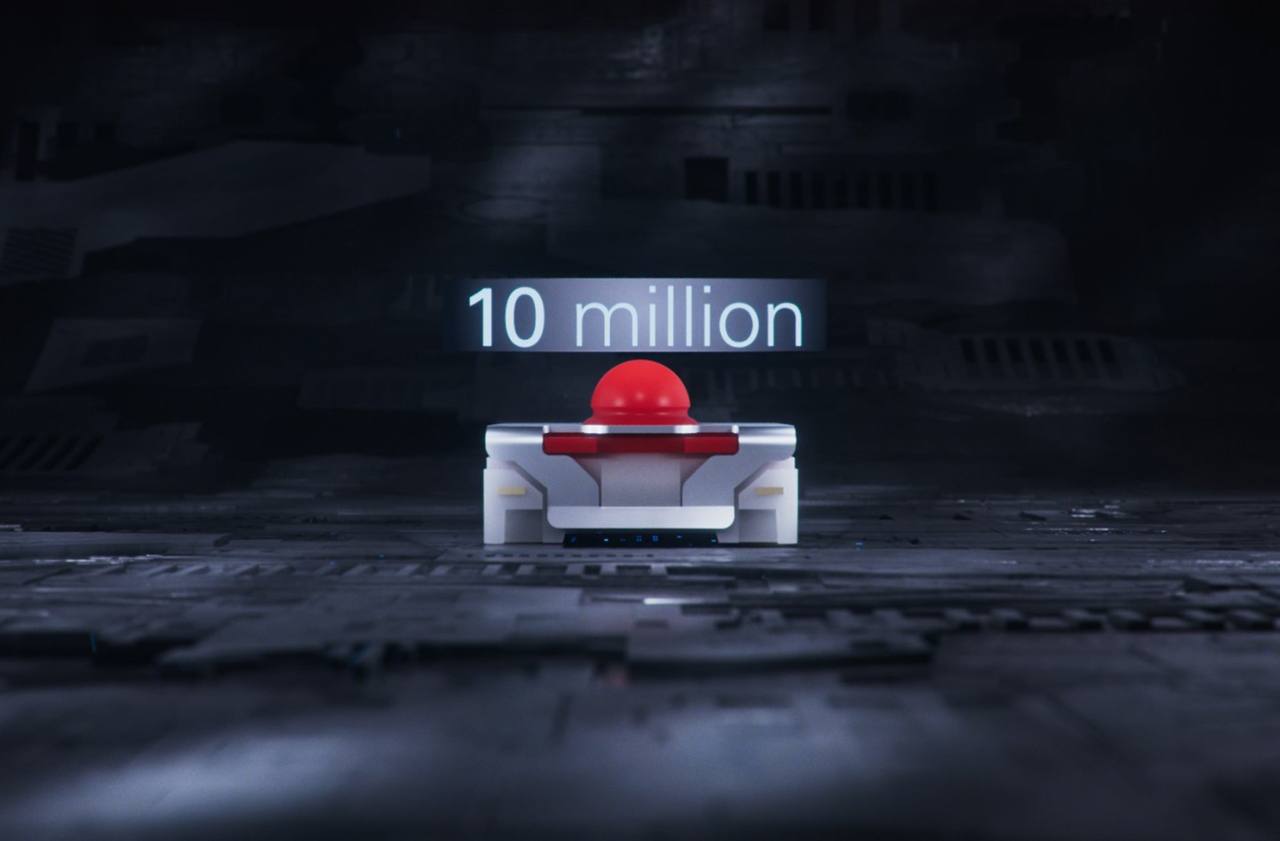

Micon 5 SL | Langlebig
Der neue MICON 5 SL ist die Antwort auf Anwendungen, bei der die Kurzhubtaster besonders häufig betätigt werden. Mit einer Lebensdauer von bis zu zehn Millionen Betätigungszyklen eignet sich MICON 5 SL (sealed & extended lifetime) bevorzugt zum Einsatz in Joysticks oder anderen Bedienvorrichtungen, die besonders hohen Beanspruchungen ausgesetzt sind. Die SL-Varianten gibt es in SMT und mit zwei unterschiedlichen Betätigungskräften.

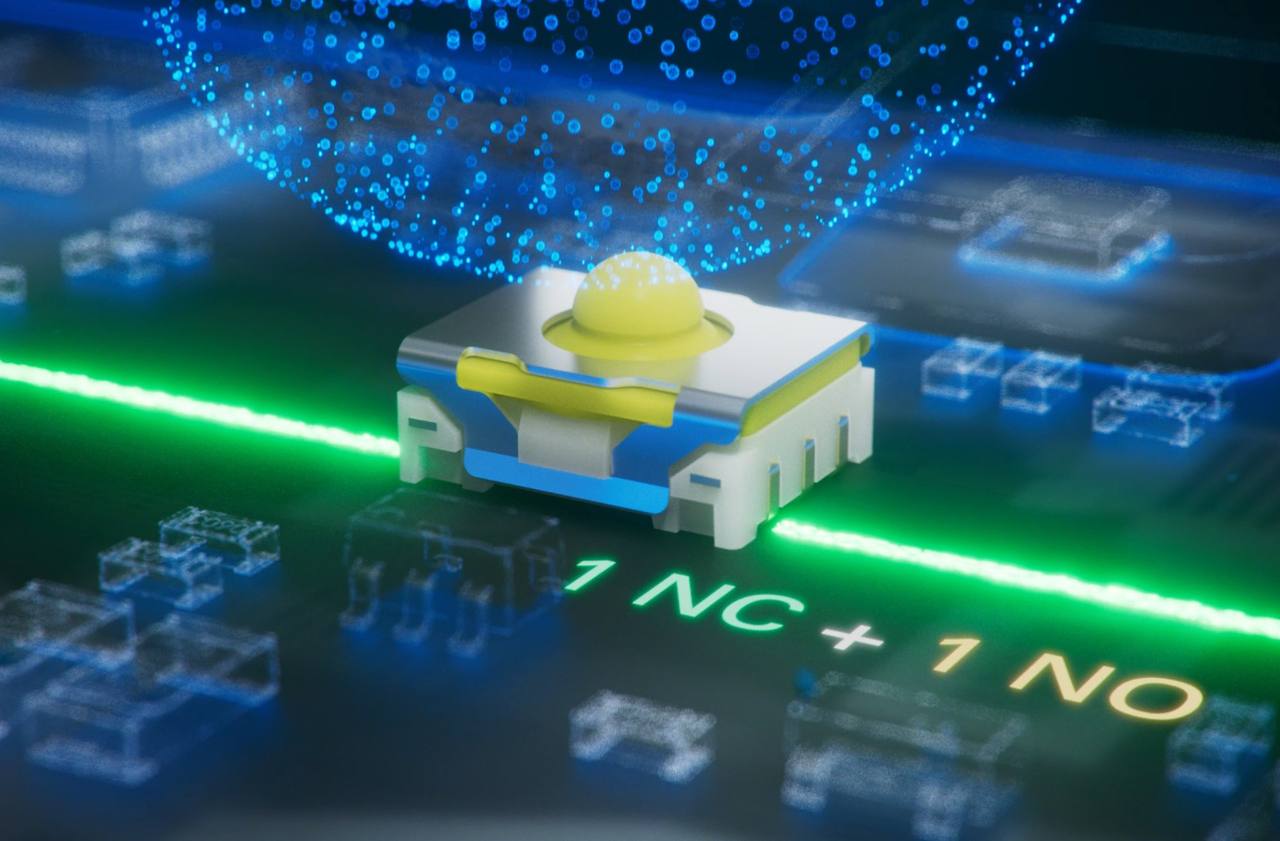

Micon 5 Safety | Zweikanalig
Auf kleinstem Raum integriert der MICON 5 SAFETY nicht nur die herausragenden Merkmale des MICON 5 S, hinzu kommen zwei potentialfrei voneinander getrennte Öffner und Schließer. Damit ist er weltweit einzigartig in dieser Baugröße.
Seine Eigenschaften ermöglichen ein besonders wirtschaftliches und platzsparendes Design für Anwendungen, die nach branchenspezifischen Normen der funktionalen Sicherheit entwickelt werden – wie zum Beispiel:
IEC 61508 Basisnorm funktionaler Sicherheit
IEC 62061 Sicherheit von Steuerungssystemen
IEC 60601 Elektrische Medizingeräte
ISO 26262 Straßenfahrzeuge
DIN EN 50128 Bahnanwendungen
DIN EN ISO 13849 Sicherheitsbezogene Teile von Steuerungen
DIN EN ISO 25119 Steuerungssysteme für Land- und Forstwirtschaft

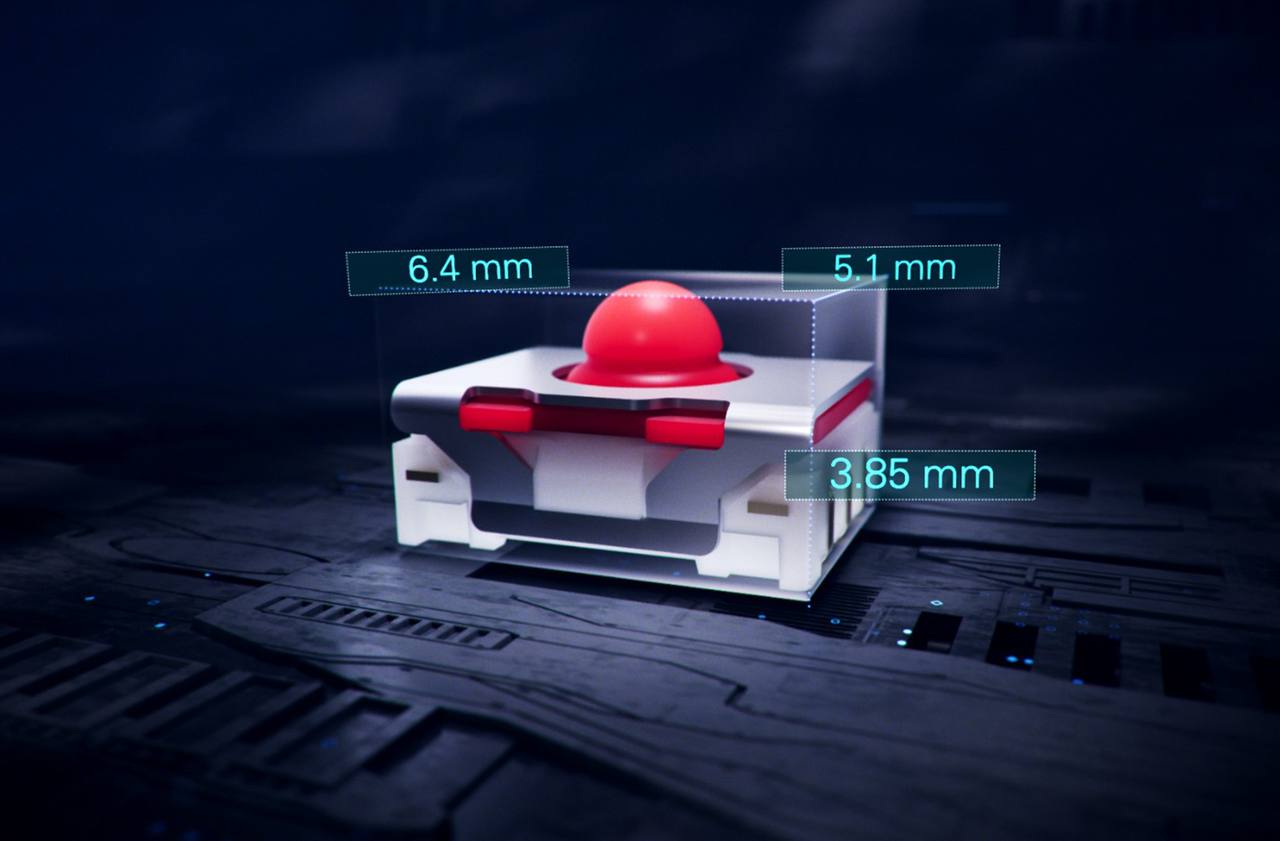

Micon 5
Der Kurzhubtaster MICON 5 erschließt mit seiner Grundfläche von nur 5,1 x 6,4 mm neue Möglichkeiten für die Entwicklung von Bedienfeldern. Die zuverlässigen Goldkontakte, gepaart mit einer großartigen Taktilität, kommen nicht nur in Automotive-Applikationen zum Einsatz. Sondern überall dort, wo sicheres Schalten, eine hohe Lebensdauer und unterschiedliche Betätigungskräfte erwartet werden.
Besonderes taktiles Feedback
SMT- oder THT-Variante
Automatische Bestückung
Verschiedene Betätigungskräfte
Zubehörprogramm mit Stößeln und Tastenkappen

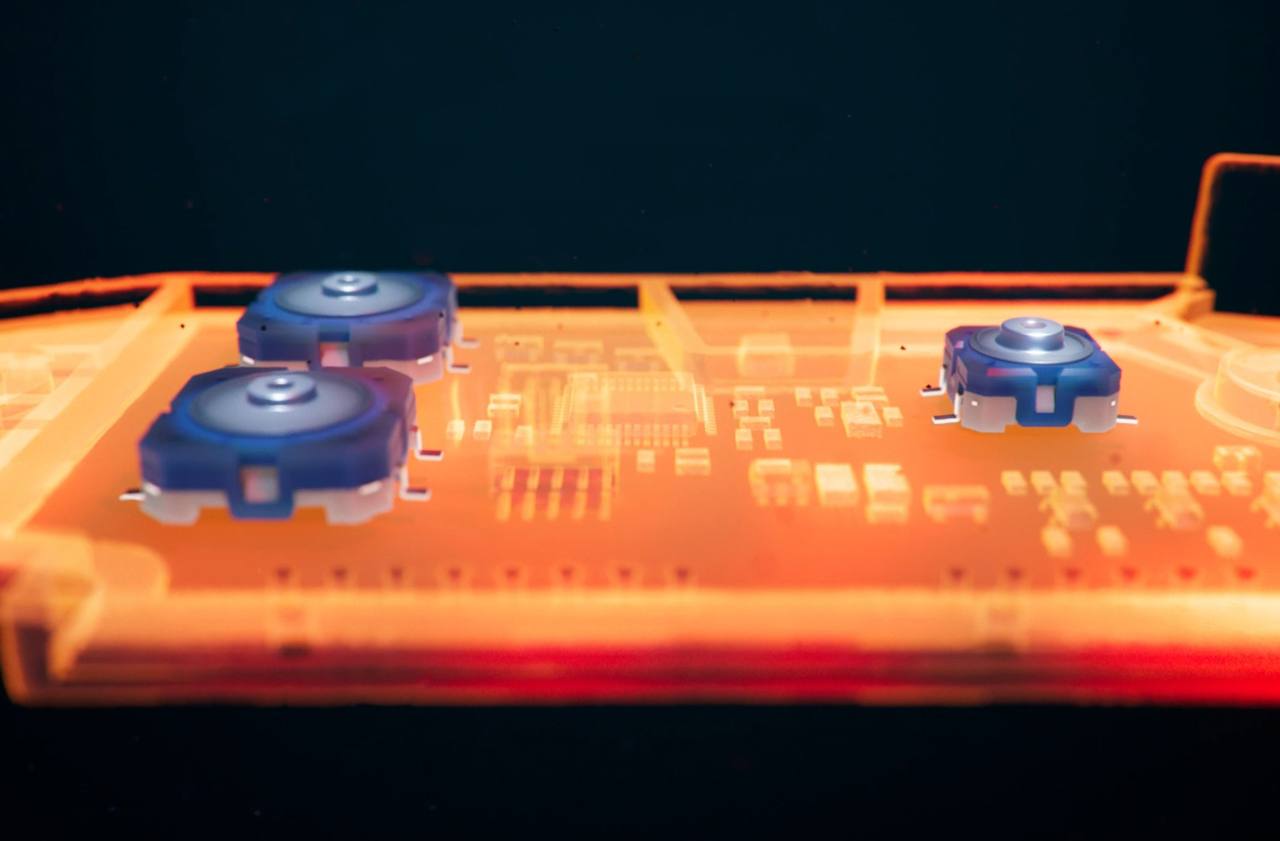

Racon ST | Variabel
Wie der MICON 5 S ist auch der RACON ST (sealed & extended temperature) abgedichtet und kann damit auf Leiterplatten eingesetzt werden, die mittels Verguss, Lackierung oder Nanobeschichtung robust gegen Umwelteinflüsse gemacht werden.
Dank extremer Temperaturbeständigkeit von -40 °C bis +125 °C eignet sich der RACON ST hervorragend für Automotive-Anwendungen oder vergleichbare Applikationen im Außenbereich. Ein dichtes, robustes und goldbasiertes Kontaktsystem macht ihn zusätzlich widerstandsfähig und schaltsicher. Das Ergebnis: Die Bedienung erfolgt für mindestens eine Million Betätigungszyklen absolut zuverlässig.
Racon ST | Video
Der RACON ST fügt sich wie maßgeschneidert in Ihr Bediensystem ein. Für jedes Projekt bietet die Baureihe den passenden Kurzhubtaster: Die Varianten RACON 8 ST und RACON 12 ST unterscheiden sich in ihren Abmessungen und Betätigungskräften. Bei beiden stehen SMT- als auch THT-Varianten zur Auswahl.

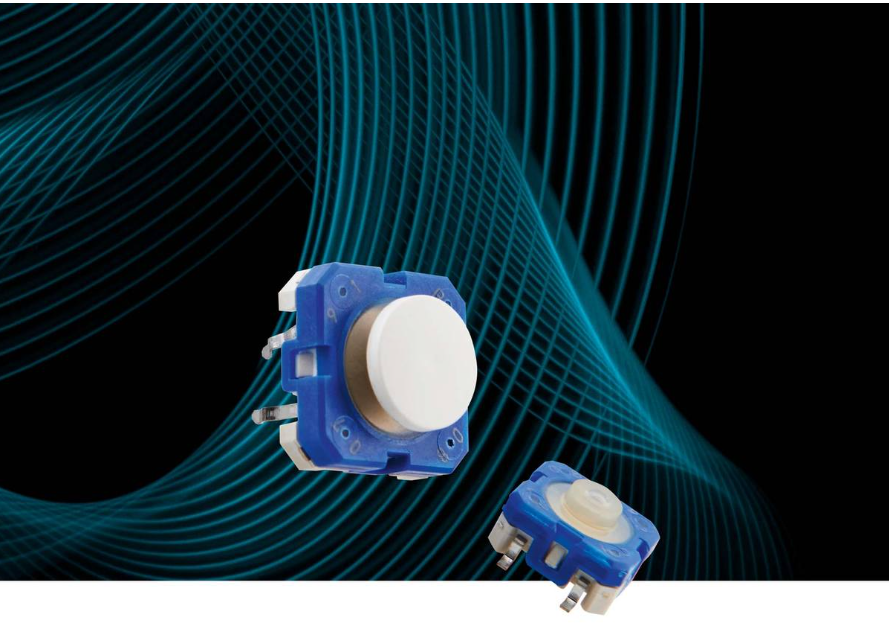

Racon 8/12
Unsere hochwertigen Kurzhubtaster RACON 8 und RACON 12 – in den Abmessungen 8,4 x 8,4 mm und 12 x 12 mm – zeichnen sich durch einen unverwechselbaren Tastenklick, hohe Schaltsicherheit und ein dichtes Kontaktsystem aus. Dadurch wurde der RACON zum Standard in vielen Branchen. Ob in Automotive-Applikationen, Systemen mit Tastenkappen oder Folientastaturen: der RACON überzeugt in der THT- oder SMT-Variante – auch in Ihrer Anwendung.
Vergießbar
Besonderes taktiles Feedback
SMT- oder THT-Varianten
Automatische Bestückung
Verschiedene Betätigungskräfte
Zubehörprogramm mit Stößeln

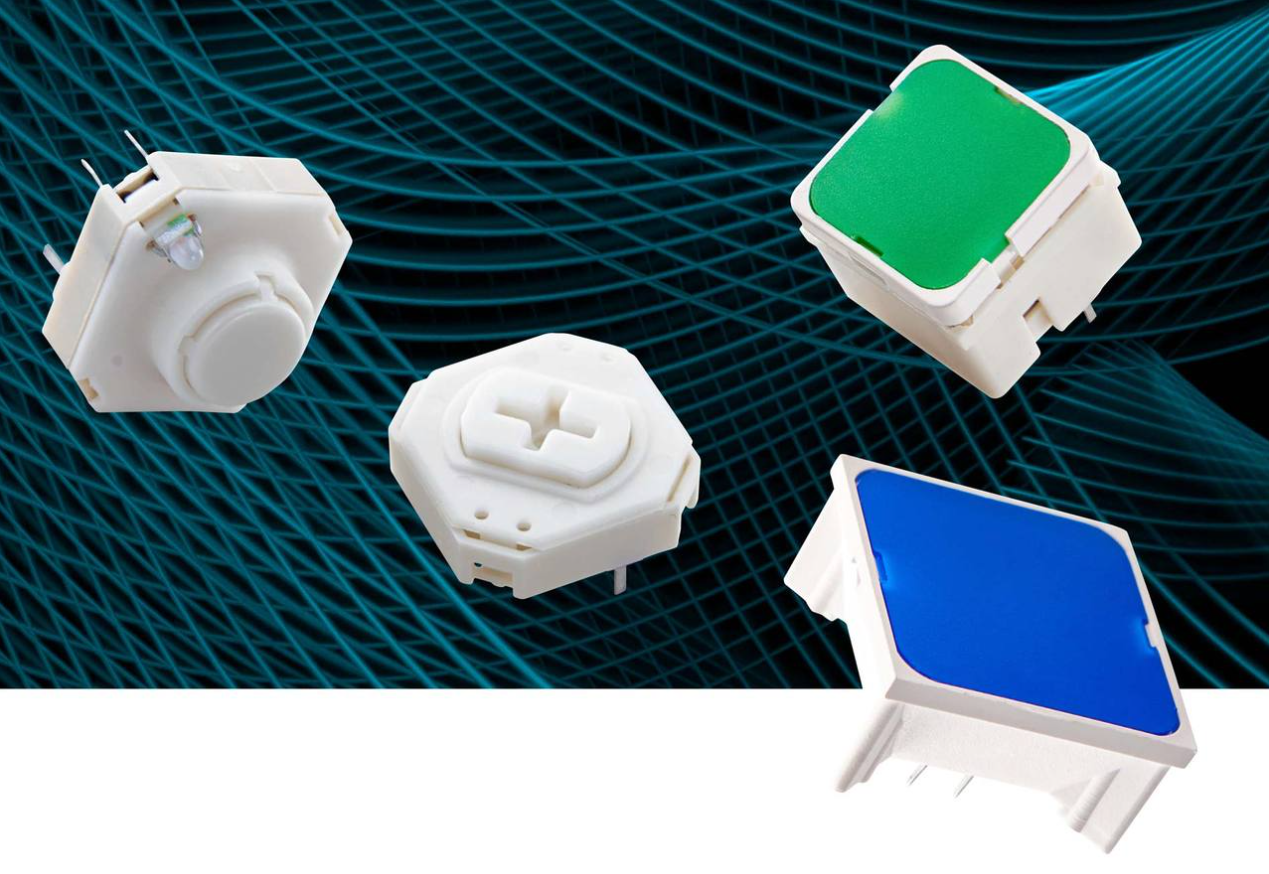

RF 15/19
Mit der RF-Baureihe bietet Ihnen RAFI einen Meilenstein der Tasterentwicklung, der heute nicht mehr wegzudenken ist – RF 15 in den Abmessungen 15 x 15 mm, RF 19 mit 19 x 19 mm. Gerade beim Aufbau von Flacheingabesystemen mit Tastenkappen oder Dekorfolien kann der Kurzhubtaster seine vollflächige Ausleuchtung, ausgezeichnete Taktilität und hervorragende Akustik entfalten.
Besonderes taktiles Feedback
Hohe Lebensdauer
Unterschiedliche Beleuchtungsmöglichkeiten – vollflächig oder Punktausleuchtung
Taster für Folientastaturen oder unter Tastenkappen

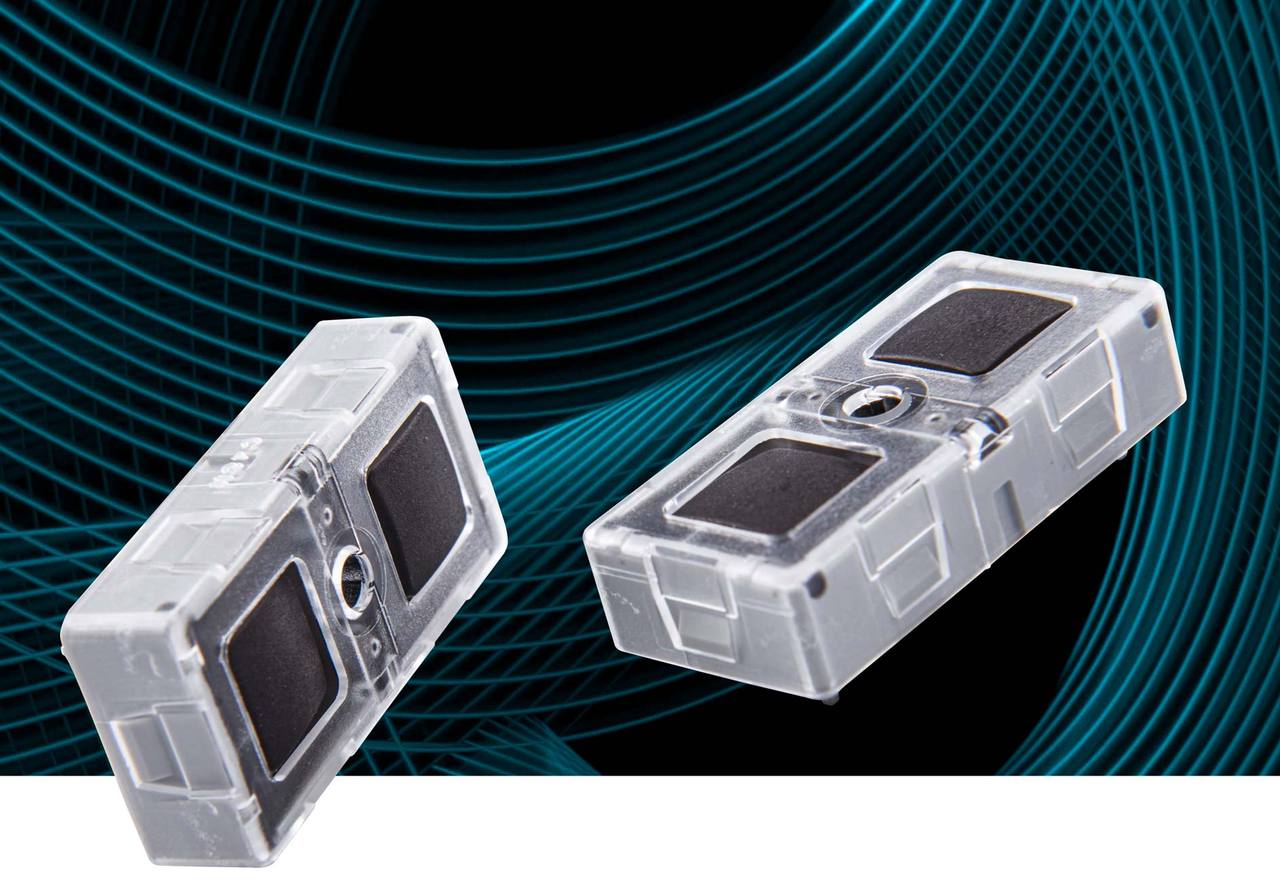

KN 19
Der Kurzhubnetzschalter KN 19 ist weltweit einmalig und kann bis zu 6 A mit einem Betätigungsweg von nur 0,55 mm sicher schalten. Dadurch ist der Einsatz in Flacheingabesystemen unter der Dekorfolie möglich. Das bedeutet, dass für den Netzschalter kein Durchbruch in der Frontfolie nötig ist und der KN 19 problemlos in das Design der Frontfolie integriert werden kann. Durch die Standardbauhöhe von 9,7 mm ist der Netzschalter mit anderen RAFI-Kurzhubtastern und elektronischen Bauteilen auf einer gemeinsamen Leiterplatte kombinierbar.
