Individuelle Verbindungstechnik für mobile Maschinen

Arbeitsmaschinen in Landwirtschaft und Bauwesen sind eine Herausforderung für Automatisierer. Hier treffen bewährte Technologien wie Deutsch DT oder AMP Superseal auf modernste Automatisierungskomponenten. Das Plug&Play-Portfolio von binder stellt mit robusten, anschlussfertigen und bedarfsweise vorkonfektionierten Steckverbindern individuelle Konnektivitätslösungen bereit.



binder, ein führender Anbieter industrieller Rundsteckverbinder, bietet im Rahmen seiner Plug&Play-Produktauswahl anschlussfertige und bei Bedarf mit Kabeln vorkonfektionierte Steckverbinderlösungen für die Modellreihen Deutsch DT, AMP Superseal sowie AMP CPC – in Kombination mit Steckverbindern aus dem binder Portfolio – an. Ergänzend ermöglichen es Kabelweichen mit speziell auf verschiedene Anwendungen zugeschnittenen Verschaltungsmöglichkeiten, Stecksysteme verschiedener Bauart variabel miteinander zu kombinieren. Für den Einsatz in mobilen Arbeitsmaschinen lassen sich so individuell angepasste Konnektivitätslösungen erstellen. Anwenderseitig reduzieren sie den Verkabelungsaufwand und gewähren Manipulationssicherheit.

Die Herausforderung: Bewährtes mit dem Neuen integrieren
Mit ihrem zunehmenden Automatisierungsgrad entwickeln sich Land- und Baumaschinen zu einem immer wichtigeren Einsatzfeld für moderne Sensoren und Aktoren. Neben der Neigungs-, Positions- oder Füllstandserfassung gehören Stellantriebe oder Ventilansteuerungen zu den typischen Applikationen. Darüber hinaus sind in den mobilen Arbeitsmaschinen Displays, Beleuchtungen, Bediengeräte und Diagnosebaugruppen anzuschließen. Von Traktoren und deren Anbaugeräten über Mähdrescher und Feldhäcksler bis hin zu Baggern, Kränen oder Muldenkippern – das sichere und schnelle Verbinden aller Automatisierungskomponenten erlangt hier eine immense Bedeutung.

In derartigen Applikationen haben sich Steckverbindertypen wie der Deutsch DT sowie die Baureihen Superseal und CPC des Herstellers AMP etabliert. Auch der weltweit in der Agrartechnik standardisierte ISOBUS nach ISO 11783 definiert hier bestimmte Schnittstellen. Demzufolge besteht eine wesentliche Herausforderung für Maschinenbauer darin, moderne Sensor-/Aktor-Technologie mit den bewährten branchentypischen Verbindungstechniken zusammenzubringen.

Um Systemintegratoren diese Aufgabe zu erleichtern, bietet binder im Rahmen seines Plug&Play-Portfolios neben den eigenen Serien auch Deutsch-DT- sowie AMP-Superseal- und -CPC-Steckverbinder an. Dies gibt dem Anwender die Möglichkeit, vielfältige Steckverbindertypen je nach Bedarf miteinander zu kombinieren. Für den Einsatz in Land- und Baumaschinen erfüllen die Produkte im gesteckten Zustand die Vorgaben der Schutzart IP67. Sie sind mit einer prozesssicheren Kabelumspritzung ausgestattet, um die Adern von Zugkräften zu entlasten. Dank schleppkettentauglicher Leitungen sind die Steckverbinder für den Einsatz an beweglichen Baugruppen prädestiniert.

Der Wunsch nach individuellen Lösungen, zugeschnitten auf das jeweilige Anwendungsfeld, ist in diesem Markt sehr groß. Das Plug&Play-Portfolio von binder unterstützt diese Individualisierung, indem sich verschiedene Steckverbindersysteme – in umspritzter Form – zu kundenindividuellen Lösungen kombinieren lassen. Dies gilt bereits ab der Stückzahl 1. Da außer einfachen Patch- oft auch Verteiler-/Splitter-Leitungen gefragt sind, gehören auch Kabelweichen mit vielfältigen Verdrahtungsmöglichkeiten zum Angebot.

Vielseitige Plug&Play-Lösungen

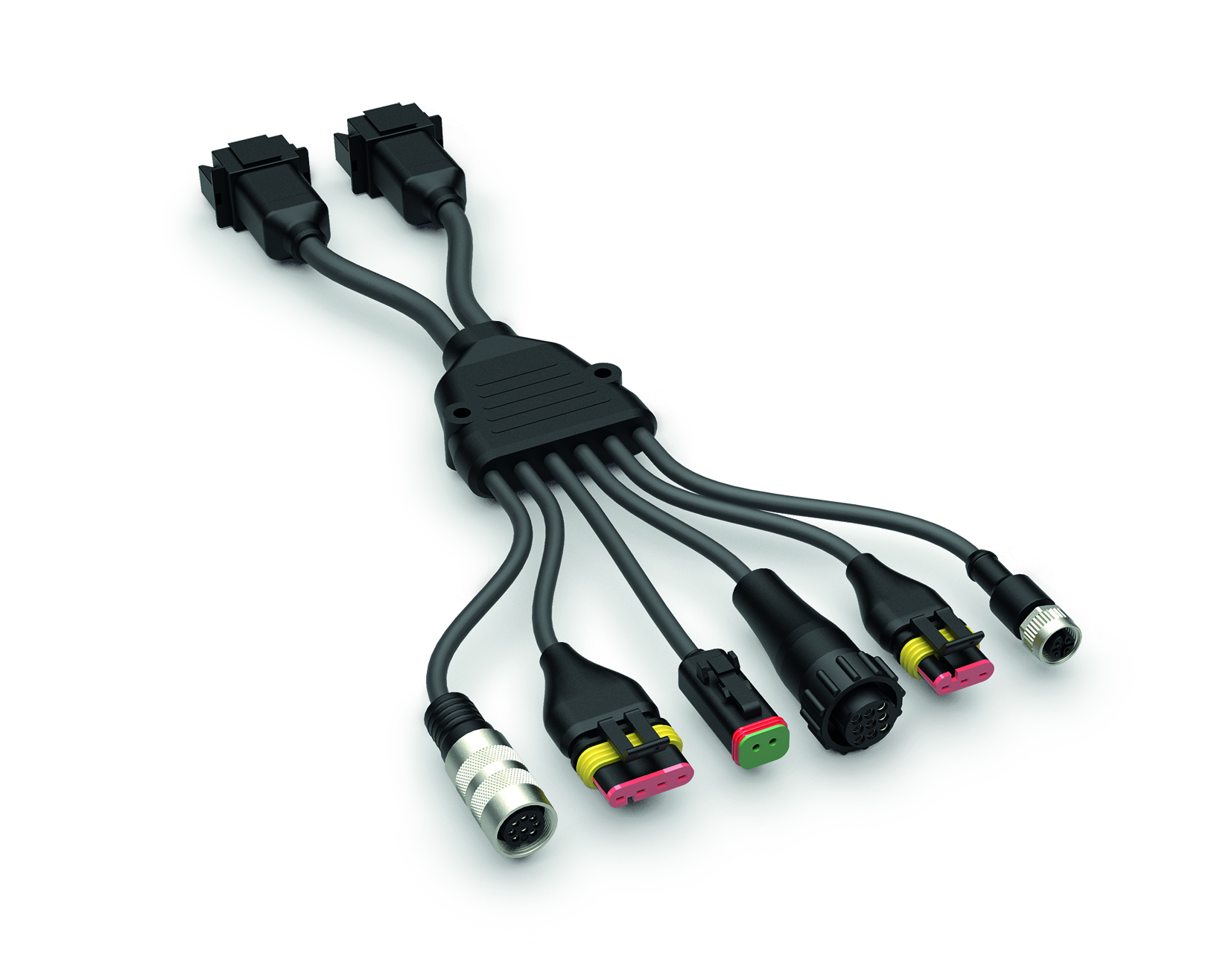

Das Plug&Play-Portfolio von binder bietet die Möglichkeit, umspritzte Y-Verteiler mit den Verhältnissen 1:2, 1:4, 1:6 und 2:6 zu realisieren. Anwender können die Steckverbindertypen frei wählen; die Variabilität der Anbindung erlaubt ihnen dabei eine Vielzahl von Anschlussmöglichkeiten. Die maximal möglichen Polzahlen variieren, je nach Verteilerverhältnis, zwischen 8 und 18. Die Kabeldurchmesser liegen zwischen 3,5 mm und 10 mm, und der größtmögliche Anschlussquerschnitt beträgt entweder 0,5 mm² (1:2) oder 1 mm².
